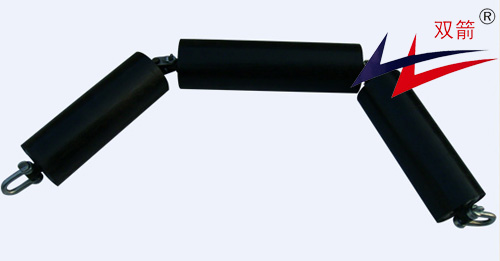

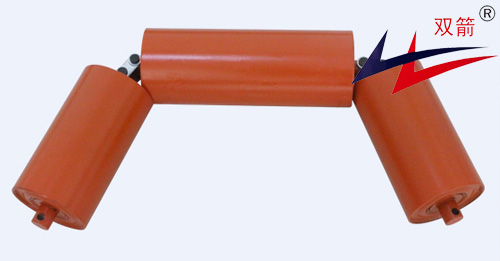

串式托辊又称三联托辊，是带式运送机的主要组成部分。串式托辊具备优异的自平衡性，可以避免胶带跑偏。

结构特点：我公司生产的悬挂托辊组托辊之间为柔性联接，托辊组通过抓手可与槽钢、钢管等刚性机架挂接，也可以与钢丝绳柔性机架挂接。抓手可以是刚性的，也可以是柔性的 ，其结构差别，成弧特点也差别。承载托辊一样平常三至五节，节数越多，柔性越好，成弧性也就越好。

特点：

1 .较强的对中性。悬挂托辊组各托辊之间为柔性联接，在带式运送机落料中心差池中或机架两侧装置崎岖相差较为悬殊等倒运情形下，运送带以及其上物料在自身重力 作用下能自动归到运送机中心线上。且托辊组中托辊节数越多、槽角越大，对中效果越好 。

2.耐攻击性。悬挂托辊组的托辊之间为柔性联接，托辊间相对位置具有易变性，容易吸收大块物料的攻击不可阻止的机械振动，适于运送大块物料。

3.降低噪音。因其具有吸收机械振动和攻击的特点而减小运送噪音。

4.拆卸装置利便。与中部机架（无论是刚性的照旧柔性的）的联接均 为挂接，因此拆卸利便，更适于在狭窄的巷道空间装置使用。

5.等长托辊顺应带宽规模广。如 450mm 的托辊，两节可串成 V 型托辊组；三节顺应带 宽 1000mm-1200mm；四节顺应于带宽 1400mm-1600mm；五节顺应于带宽 1800mm-2200mm；六节 顺应于带宽 2400mm-2600mm。

6.运送能力高。运送带的弯度角有一个限制值。关于运送量较大的运送机，通过牢靠式带式运送机托辊组的装置倾角一样平常不可凌驾 45°，而接纳五节悬挂托辊组，托辊两次侧倾，总侧倾可抵达 60°以上。相同带宽的悬挂式托辊组与牢靠式托辊组相比，承载能力 大大增添。

7.相同辊径轴径的托辊使用寿命高。对大带宽用带式运送机，当侧辊槽角 35°时，中心辊受力约 70%。以带宽 2200mm 为例，通俗支架式三节辊托辊组的中辊长 800mm，使用寿 命比中辊长 600mm 的五节悬挂托辊组的使用寿命短半
